Conner　ATAの技術情報

ATA ジャンパ

pins: Signal: Description
 jumper
1 to 2 C/D open: Drive will sct slave
○　○
    closed: Drive will act master
○＝○
3 to 4 A/C open: Conner master/slave mode
○　○
    cloased: ATA/CAM master/slave mode
○＝○
5 to 6 N/A Reserved
○　○

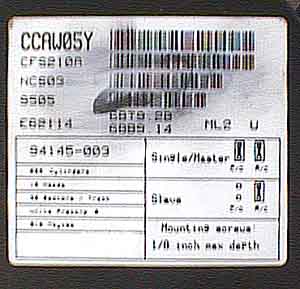

 設定要領
C/D
A/C
Master or Single

ON JUMPER SET ○＝○
ON JUMPER SET ○＝○

Slave

OFF ○　○
ON JUMPER SET ○＝○

メモ: Conner製ドライブの一部には互換ジャンパが付いています。取り付けるドライブがこのジャンパ付きのConner製ドライブで、マスタが170MB超の場合、マスタ・ドライブを ATAモードに設定することを推奨します。マスタ・ドライブが170MB未満の場合は、ドライブの製造元に問い合わせて、ATA互換ドライブかどうかを確認してください。

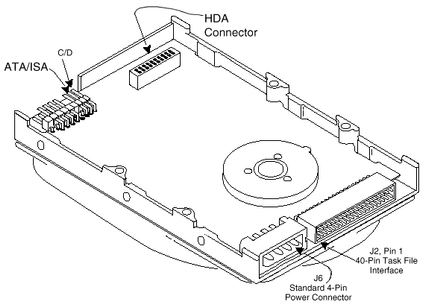

設定詳細例　CFA810A/VF10A1080A　Intelligent　Disk　Drive　Product　Manual

SEAGATE SUPPORT PAGE http://www.seagate.com/support/disc/specs/family_conner.html
